Le câblage électrique

La base

Les câbles électriques sont acheminés à travers les murs, les plafonds et les planchers pour alimenter les différentes parties de la maison. Ils doivent être installés de manière à être protégés des dommages mécaniques, par exemple en passant au centre des montants ou derrière une plaque de protection.

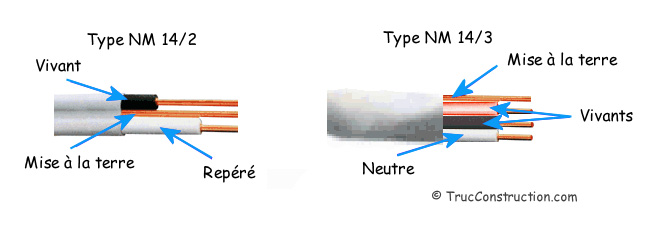

Le conducteur et les types de câbles

Le conducteur est le fil de métal par lequel circule le courant électrique. Dans une maison, les conducteurs sont regroupés dans un câble protégé par une gaine.

Les lettres inscrites sur la gaine indiquent le type de câble :

  • NM : non métallique, la gaine est en plastique et non en métal.
  • AC : câble armé (armoured cable), avec une gaine de métal souple. On l'appelle souvent « BX ».
  • D : conçu pour les endroits secs (dry).
  • W : conçu pour les endroits mouillés (wet).
  • U : peut être enfoui sous terre (underground).
  • 90 : l'isolant résiste jusqu'à 90 °C.

Par exemple, un câble NMD90 est non métallique, pour les endroits secs, avec un isolant de 90 °C. Un câble NMWU est non métallique, pour les endroits mouillés et l'enfouissement.

Calibre des câbles

Le calibre d'un câble correspond au diamètre de ses fils de cuivre et se mesure en AWG (American Wire Gauge). Attention : plus le chiffre est petit, plus le fil est gros. Un fil de calibre 10 est donc plus gros qu'un fil de calibre 14. Le calibre est choisi selon le disjoncteur qui protège le circuit, l'usage du circuit et la longueur du câble.

Pourquoi un plus gros chiffre veut dire un plus petit fil ? Autrefois, on amincissait le fil en le tirant à travers une série de trous de plus en plus petits. Le numéro AWG correspondait au nombre de passages : plus le fil était tiré, plus il devenait mince et plus son numéro était élevé.

Couleur des gaines

La couleur de la gaine permet de reconnaître rapidement l'usage du câble.

Longueur de câble

Le fil de cuivre offre une petite résistance au courant. Plus le câble est long, plus cette résistance s'additionne et plus la tension baisse au bout du circuit : c'est la chute de tension. Une chute trop grande fait mal fonctionner les appareils (moteurs qui forcent, éclairage plus faible) et fait chauffer le câble. Pour un long parcours, on choisit donc un calibre plus gros. On vise généralement une chute de tension d'au plus 3 % sur un circuit.

Ces deux outils de calcul vous aident à choisir le bon câble de cuivre NMD90 :
