Les disjoncteurs électriques

Le disjoncteur principal et les disjoncteurs secondaires

Les disjoncteurs électriques sont installés dans le panneau électrique. Le panneau est équipé d'un disjoncteur principal, généralement d'une capacité de 200 ampères, qui alimente les disjoncteurs secondaires et leurs circuits. Les disjoncteurs sont indispensables : ils protègent l'installation électrique contre les surcharges et les courts-circuits.

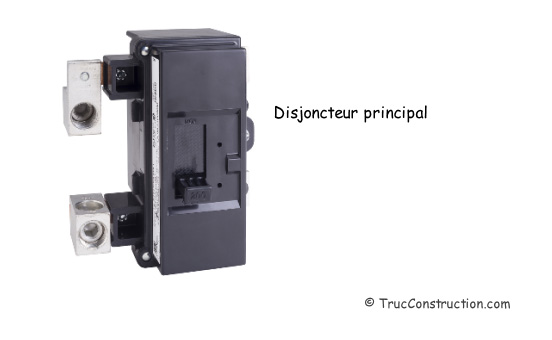

Le disjoncteur principal

Le disjoncteur principal protège tout le panneau. S'il se déclenche, plus aucun circuit de la maison n'est alimenté. Il sert aussi d'interrupteur général pour couper le courant de toute la maison lors de travaux.

Les disjoncteurs secondaires

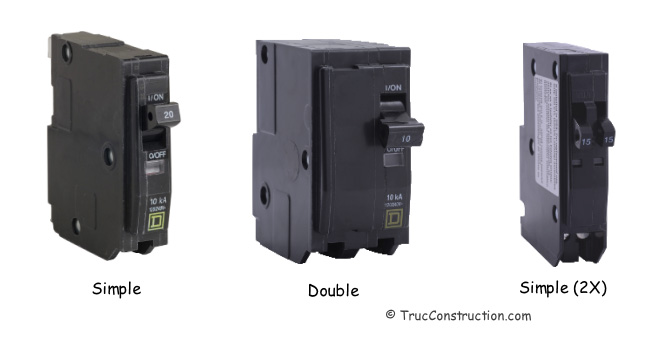

Chaque circuit de la maison est protégé par son propre disjoncteur secondaire. S'il se déclenche, seul ce circuit est coupé et les autres continuent de fonctionner. Le disjoncteur simple alimente un circuit de 120 volts, le disjoncteur double alimente un circuit de 240 volts, et le disjoncteur jumelé (tandem) loge deux circuits de 120 volts dans un seul espace du panneau.

Comment fonctionne un disjoncteur

Un disjoncteur réagit de deux façons :

  • Surcharge : le circuit demande un peu trop de courant pendant un certain temps, par exemple trop d'appareils branchés. Le disjoncteur chauffe et se déclenche après quelques secondes ou quelques minutes, selon l'importance de la surcharge.
  • Court-circuit : le courant devient très élevé d'un coup, par exemple quand un fil sous tension touche le neutre ou la mise à la terre. Le disjoncteur se déclenche instantanément.

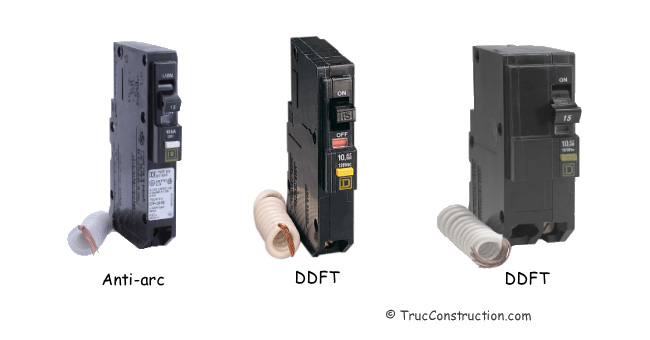

Les disjoncteurs DDFT et anti-arc

En plus de la protection d'un disjoncteur ordinaire, certains disjoncteurs offrent une protection supplémentaire.

Le disjoncteur DDFT : le disjoncteur différentiel de fuite à la terre compare le courant qui part par le fil sous tension et celui qui revient par le neutre. Si une différence d'environ 5 milliampères apparaît, c'est que du courant s'échappe, par exemple à travers une personne, et il coupe le circuit en une fraction de seconde. Il protège contre les décharges électriques.

Le disjoncteur anti-arc (AFCI) : il reconnaît la signature d'un arc électrique, une petite étincelle causée par un fil endommagé, une connexion desserrée ou un câble percé par un clou. Il coupe alors le circuit, même si le courant n'est pas assez élevé pour faire sauter un disjoncteur ordinaire. Il protège contre les incendies.

Que faire quand un disjoncteur saute ?

Un disjoncteur déclenché a sa manette au milieu, entre ON et OFF. Pour le réarmer, poussez d'abord la manette jusqu'à OFF, puis remettez-la à ON. S'il saute de nouveau tout de suite, débranchez les appareils du circuit et réessayez : si le problème persiste, il y a probablement un court-circuit ou un défaut dans le circuit, et il faut faire vérifier l'installation. Ne bloquez jamais la manette en position ON.

Choisir le bon disjoncteur

  • Selon le calibre du fil : le disjoncteur protège le fil, pas l'appareil. Un fil de calibre 14 se protège avec un disjoncteur de 15 A, un calibre 12 avec 20 A et un calibre 10 avec 30 A. Ne remplacez jamais un disjoncteur par un plus gros sans changer le fil : le fil pourrait surchauffer sans que le disjoncteur saute.
  • Selon le panneau : les disjoncteurs ne sont pas interchangeables d'une marque à l'autre. Utilisez toujours un disjoncteur conçu pour votre panneau.
  • Disjoncteur jumelé : tous les panneaux ne l'acceptent pas, et souvent seulement à certains emplacements. Vérifiez l'étiquette à l'intérieur de la porte du panneau.
