Schémas électriques d'une maison

Électricité

Des schémas clairs pour comprendre le branchement des prises de courant, des prises DDFT et des luminaires commandés par un, deux ou trois interrupteurs, sur des circuits de 120 volts, 15 ampères.

Le circuit électrique

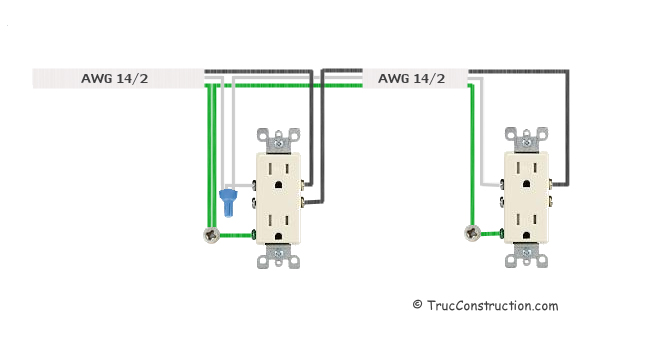

Circuit de 120 volts, 15 ampères sur des prises électriques.

Deux circuits de 120 volts, 15 ampères sur des prises électriques, le fil neutre est partagé.

La prise électrique fractionnée

Une prise de courant double a une petite languette de laiton qui relie ses deux bornes du côté des fils sous tension. Pour fractionner la prise, on retire cette languette avec une pince : la prise du haut et celle du bas peuvent alors être alimentées par deux fils différents. La languette du côté argent (neutre) reste en place.

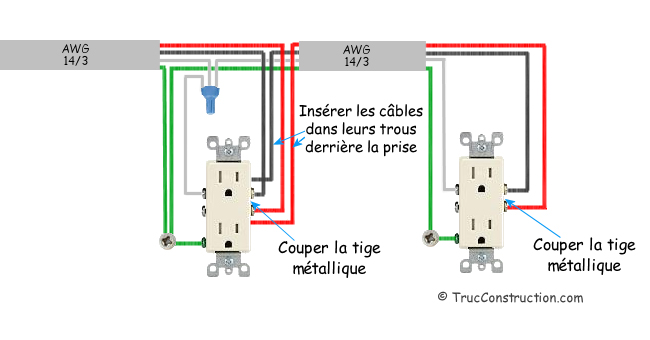

Deux circuits de 120 volts, 15 ampères sur des prises électriques fractionnées, fil neutre partagé.

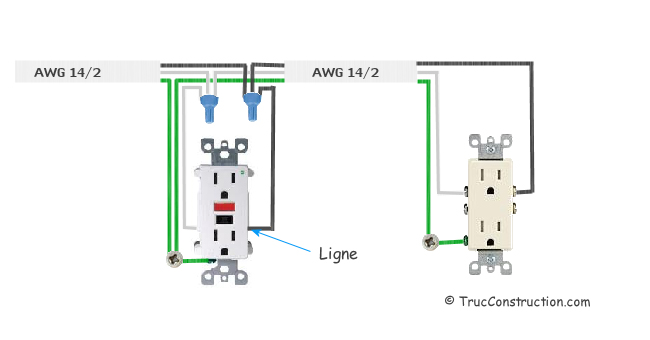

Circuit de 120 volts, 15 ampères sur une prise électrique DDFT.

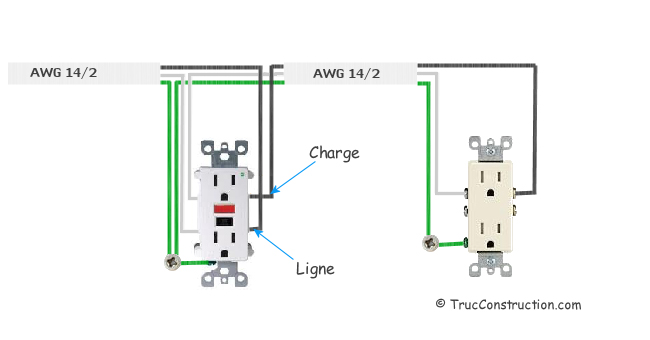

Circuit de 120 volts, 15 ampères sur une prise électrique DDFT, multi protection.

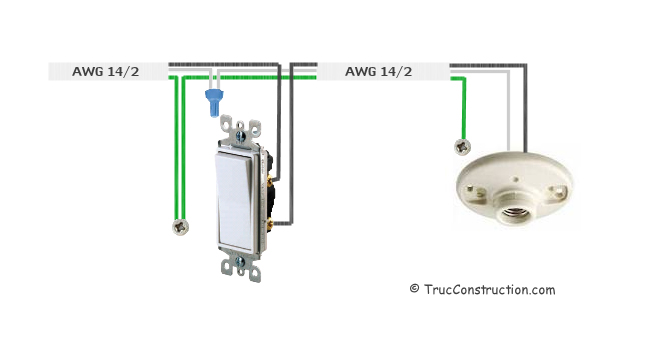

Circuit de 120 volts, 15 ampères, un interrupteur électrique unipolaire commande un luminaire.

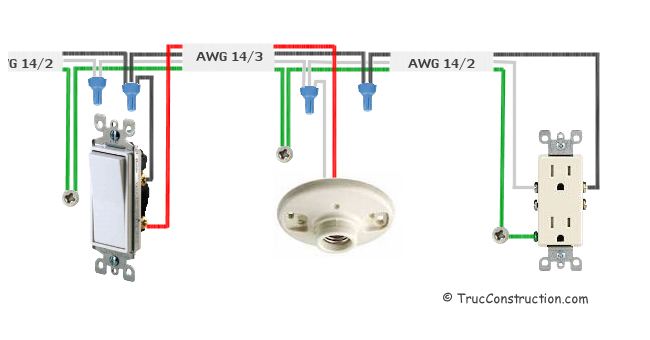

Circuit de 120 volts, 15 ampères, un interrupteur unipolaire commande un luminaire sur un circuit électrique.

Circuit de 120 volts, 15 ampères, un interrupteur commande une prise électrique fractionnée sur un circuit.

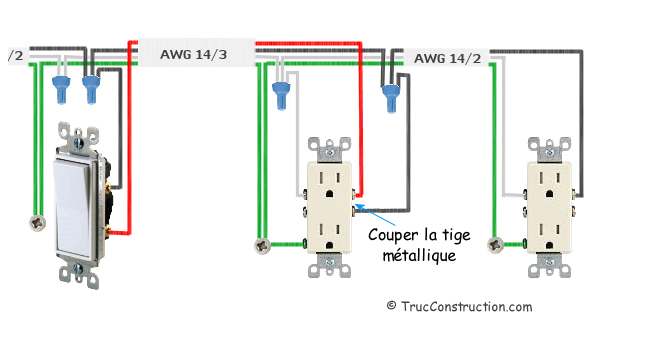

Circuit de 120 volts, 15 A, une prise de courant fractionnée commandée par un interrupteur unipolaire.

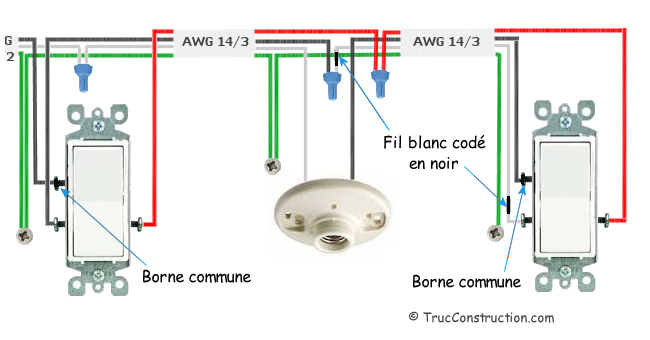

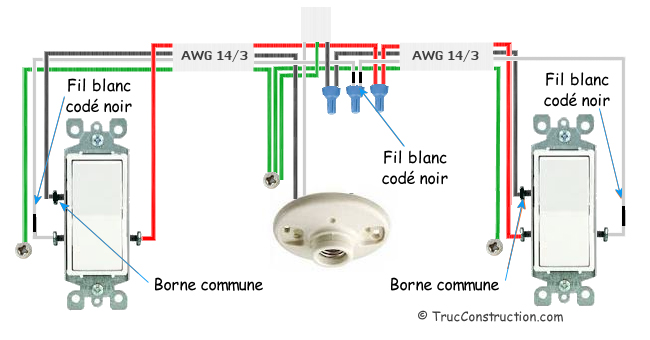

Circuit de 120 volts, 15 ampères, luminaire commandé par des interrupteurs tripolaires, courant à la boîte du premier interrupteur, lumière au milieu du circuit.

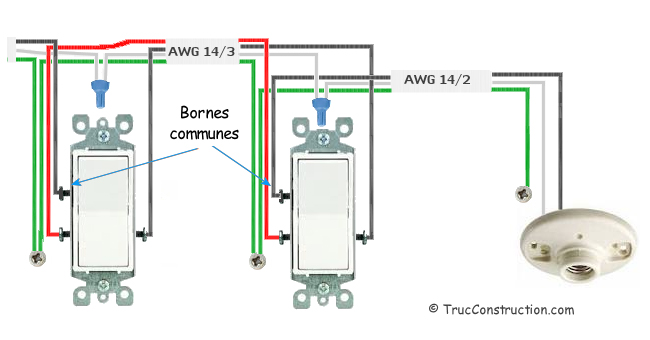

Circuit de 120 volts, 15 ampères, luminaire commandé par des interrupteurs tripolaires, courant à la boîte du premier interrupteur, lumière à la fin du circuit.

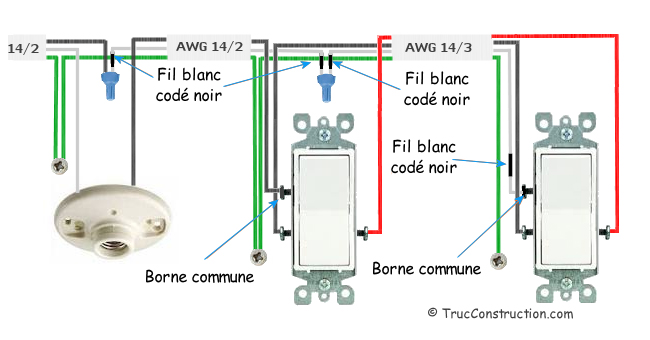

Circuit de 120 volts, 15 ampères, luminaire commandé par des interrupteurs tripolaires, courant à la boîte de l'appareil d'éclairage au début du circuit.

Circuit de 120 volts, 15 ampères, luminaire commandé par des interrupteurs tripolaires, courant à la boîte de l'appareil d'éclairage au milieu du circuit.

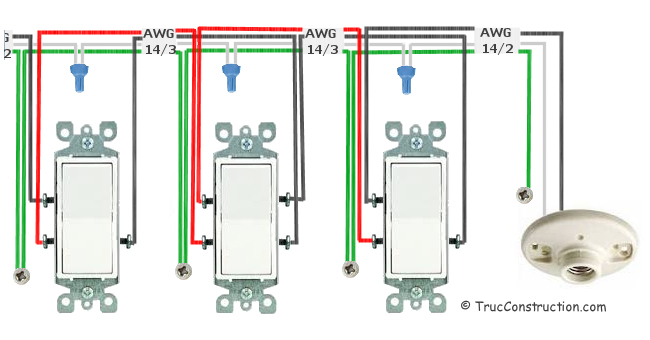

Circuit de 120 volts, 15 A, luminaire commandé par des interrupteurs tripolaires et un quadripolaire, lumière à la fin du circuit.

Circuit de 120 volts, 15 A, luminaire commandé par des interrupteurs tripolaires et un quadripolaire, lumière après l'interrupteur quadripolaire.

Circuit de 120 volts, 15 A, luminaire commandé par des interrupteurs tripolaires et un quadripolaire, lumière après le premier interrupteur tripolaire.

Circuit de 120 volts, 15 A, luminaire commandé par des interrupteurs tripolaires et un quadripolaire, lumière au début du circuit.
